КС-35714K-3 – это автокран Ивановец, предназначенный для выполнения погрузочно-разгрузочных работ и монтажно-строительных операций. Большинство выпускаемых на сегодняшний день автокранов, работают на основе гидравлического привода от насоса, который приводится в действие двигателем шасси. К таковым относятся автокраны «Ивановец».
Очень важно на шасси какого автомобиля смонтирован автокран, этот автокран КС-35714K-3 смонтирован на шасси КамАЗ-53605. Максимальный вес груза, с которым может работать данный автокран, составляет 16000 килограмм.
Технические характеристики КС-35714K-3
| Базовое шасси | КАМАЗ-53605 |
| Колесная формула | 4 x 2 |
| Модель двигателя | КАМАЗ 740.31 |
| Мощность двигателя, кВт (л.с.) | 176 (240) |
| Грузоподъемность, т | 16 |
| Грузовой момент, тм | 48 |

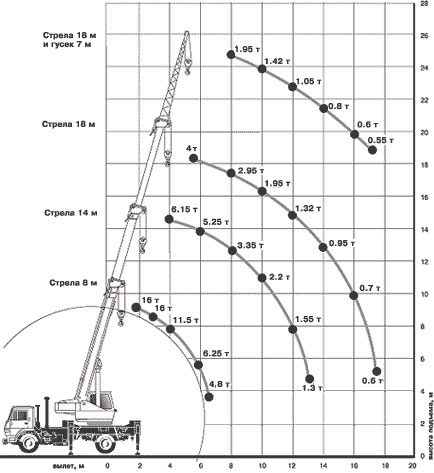

| Вылет стрелы, м | 1,9 — 17,0 |
| Высота подъема (с гуськом), м | 9,1 — 18,4 (25,0) |
| Длина стрелы, м | 8,0 — 18,0 |
| Длина гуська, м | 7,0 |
| Скорость подъема (опускания) груза, м/мин | 7,5 |
| Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин | 15,0 |
| Скорость посадки, м/мин | 0,2 |
| Частота вращения, мин-1 | 2,4 |
| Скорость передвижения, км/ч | 60 |
| Габаритные размеры в транспортном положении длина / ширина / высота, мм | 10 000 / 2 500 / 3 780 |
| Полная масса с основной стрелой, т | 17,88 |
| Распределение нагрузки на дорогу через шины передних колес, т | 6,57 |
| Распределение нагрузки на дорогу через шины колес тележки, т | 11,31 |
Стрела
КС-35714K-3 оборудован трехсекционной телескопической стрелой. Данная стрела с недавнего времени, стала неотъемлемой частью всех производительных кранов.
По конструкции трехсекионная стрела в компактности и прочности, ни в чем не уступает двухсекционной, однако имеет большую длину.
Широкое применение находят шарнирно-сочлененные стрелы, представляющие собой стреловое устройство, состоящее из основной стрелы и шарнирно закрепленного на ней гуська (поставляется вместе с краном по заказу клиента).
Гусек, позволяет существенно увеличить вылет стрелы при значительном пространстве под стрелой, но при уменьшенной грузоподъемности КС-35714K-3.
Крановые механизмы
Привод крановой установки КС-35714К-3, осуществляется посредством аксиально-поршневого гидронасоса. Он более надежен в условиях переменных нагрузок и менее чувствителен к загрязнению рабочей жидкости.
Крановые механизмы КС-35714K-3 имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций и дает возможность одновременного совмещения нескольких крановых операций. Таким образом, достигается максимальная производительность и высокая точность выполняемых работ.
Управление краном, требует от оператора максимальной концентрации внимания, в свою очередь конструкция КС-35714K-3 облегчает ему работу. В базовую комплектацию автокрана, входит система безопасности.
Данная система служит для безопасного проведения работ в различных условиях. Она предотвращает перегруз крана, обеспечивает безопасную работу в стесненных условиях, вблизи линий электропередач.
Шасси
КС-35714K-3 смонтирован на грузовом шасси КамАЗ-53605. Данное шасси располагает дизельным двигателем КАМАЗ 740.31. Этот двигатель вырабатывает мощность равную 240 лошадиных сил.
За счет своей колесной формуле 4х2 (двухосный) и высокой скорости (транспортной и выполняемых операций) данная модель отлично используется для городского строительства. С легкостью маневрируя по стесненным городским автомагистралям, КС-35714K-3 в кратчайшее время прибудет на место проведения работ.
Где он быстро из транспортного положения перейдет в рабочее и приступит к решению поставленных перед ним задач. После проведения работы, КС-35714K-3 также быстро переводится обратно в транспортное и способен переехать на другое место. Таким образом, достигается рентабельность даже при условии разовых работ на рассредоточенных объектах.
